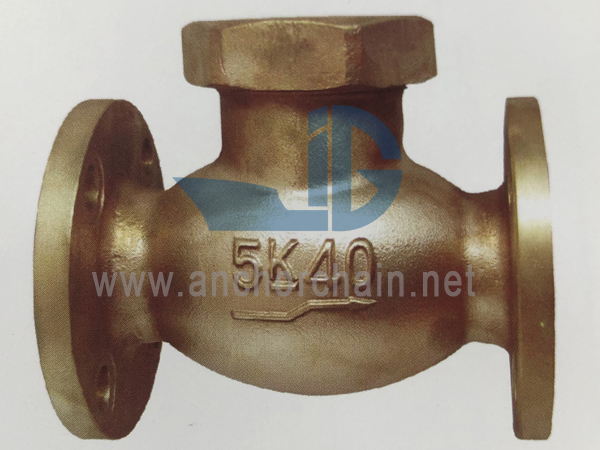

JIS F 7415 Bronze 5K Lift Check Globe Ventile Union Bonnet Type1.Skúšobný štandard: JISF7400.2.Koncový štandard: JISB2220.3.Koncový typ:Príruba.4.Tlak: 5k.5.DN: 15mm-40mm.
JIS F 7415 Bronz 5K Lift Spätné ventily Spojovacia kapota
1.Testovací štandard: JISF7400.
2.Koncová norma: JISB2220.
3. Typ konca: Príruba.
4.Tlak: 5k.
5.DN: 15mm-40mm.
6. Hlavný materiál:
7. Aplikácia: Olejové potrubie, vodné potrubie a plynové potrubie.
8.Funkcia: Takéto ventily sa používajú na zabránenie spätnému toku.
9. Špecifikácia spätného guľového ventilu so zdvihom z liateho bronzu JIS F7415 5k:
IMPA |
DN |
Tvárou v tvár/L(mm) |
Priemer príruby/D(mm) |
Rozstup príruby/C (mm) |
Otvor príruby/n*d(mm) |
Hmotnosť/kg |
751341 |
15 |
100 |
80 |
60 |
4xΦ12 |
1.62 |
751342 |
20 |
110 |
85 |
65 |
4xΦ12 |
2.17 |
751343 |
25 |
120 |
95 |
75 |
4xΦ12 |
2.80 |
751344 |
32 |
140 |
115 |
90 |
4xΦ15 |
3.92 |
751345 |
40 |
160 |
120 |
95 |
4xΦ15 |
5.49 |
