JIS F 7305 Liatinové 5K guľové ventily Dizajnová norma: JIS F7305-1996, Skúšobná norma: JIS 7400-1996, Hydraulický skúšobný tlak: Telo - 1,05 MPa, Sedlo - 0,77 MPa, Veľkosť príruby podľa JIS B2220 - 5

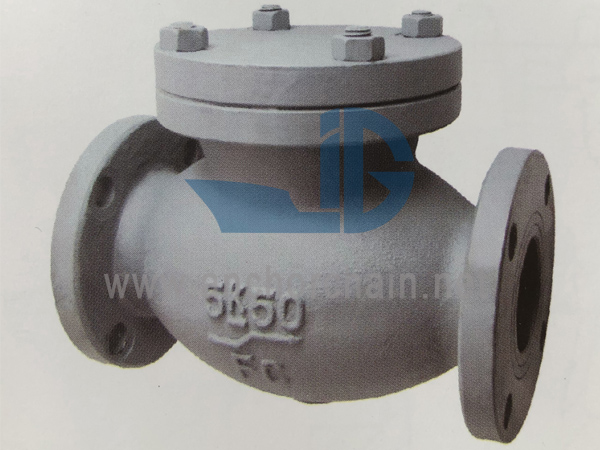

JIS F 7305 Liatinové 5K guľové ventily
Dizajnový štandard: JIS F7305-1996
Testovacia norma: JIS 7400-1996
Hydraulický skúšobný tlak: telo - 1,05 MPa, sedadlo - 0,77 MPa
Veľkosť príruby podľa JIS B2220 - 5K
Hlavný materiál:
Telo: liatina (FC200)
Kapota: liatina (FC200)
Tesniaca upchávka: bronz (BC6) alebo nehrdzavejúca oceľ (2Cr13)
Predstavec: C3771BD (mosadz) alebo SUS403
Sedadlo: bronz (BC6) alebo nehrdzavejúca oceľ (2Cr13, SCS2)
Disk: Bronz (BC6) alebo nehrdzavejúca oceľ (2Cr13, SCS2)
Tesnenie: bez azbestu
Hlavný zoznam veľkostí (mm):
Kód IMPA | Veľkosť | L | D | C | Číslo Bolt Hole | h | t | H | D2 |
750201 | 50 | 210 | 130 | 105 | 4 | 15 | 16 | 270 | 160 |
750202 | 65 | 250 | 155 | 130 | 4 | 15 | 18 | 300 | 180 |
750203 | 80 | 280 | 180 | 145 | 4 | 19 | 18 | 310 | 180 |
750204 | 100 | 340 | 200 | 165 | 8 | 19 | 20 | 360 | 224 |
750205 | 125 | 410 | 235 | 200 | 8 | 19 | 20 | 390 | 250 |
750206 | 150 | 480 | 265 | 230 | 8 | 19 | 22 | 445 | 280 |
750207 | 200 | 570 | 320 | 280 | 8 | 23 | 24 | 530 | 315 |
750208 | 250 | 740 | 385 | 345 | 12 | 23 | 26 | 650 | 355 |
750209 | 300 | 840 | 430 | 390 | 12 | 23 | 28 | 740 | 400 |
750210 | 350 | 840 | 480 | 435 | 12 | 25 | 30 | 840 | 500 |
750211 | 400 | 1050 | 540 | 495 | 16 | 25 | 30 | 940 | 630 |
