Námorné klapkové klapky z liateho oceľového plátku JIS F7480 5K 10K 16KKategória:JIS Námorný klapkový klapkový ventil:Liata oceľŠtandardy:JIS F7480Certifikát:CCS, BV, ABS, GL, LR, DNV, NK,RINA, Cena Pôvodná cena: KR,PIRSFTávka Pôvodná cena:GET teraz :Čína
Miesto pôvodu: Čína

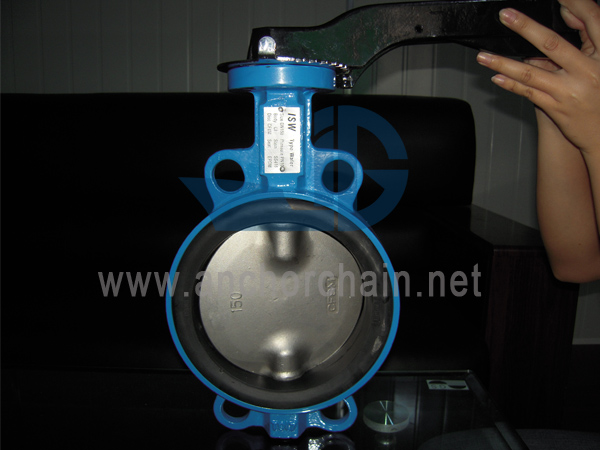

China Marine Cast Steel Wafer Butterfly Ventil JIS F7480 5K/10K/16K:
Dizajnový štandard: JIS F7480-1996
Veľkosť: DN40-DN1200
Maximálny pracovný tlak: 5K/10K/16K
Horná príruba: ISO5211
Typ prevádzky: Pákové alebo šnekové ozubené koleso
Hlavný materiál:
1-Telo: Oceľová liatina
2-kotúčové: DI alebo WCB s pozinkovaním, nehrdzavejúca oceľ, bronz
3-pin: nehrdzavejúca oceľ
4-sedadlo: NBR, EPDM, CR, FKM, VITION, PTFE
5-stopka: nehrdzavejúca oceľ
6-Zbernica: PTFE
7-O krúžok: NBR
8-Indikátor: uhlíková oceľ
9-Páka: kujné železo
10-skrutka: uhlíková oceľ
Gumový materiál sedadla | Rozsah prevádzkových teplôt ℃ | Druh tekutiny |
NBR | 0-70 | morská voda, sladká voda, útor, balat, skvapalnený plyn, mazací olej, vykurovací olej, nákladný olej, hydraulický olej |
ČR | 0-70 | vzduchu |
EPDM | 0-120 | morská voda, sladká voda, kyslý plyn |
FKM | 0-90 | nákladný olej |
Veľkosť | A | B | C | D | d0 | K | E | 4-d | L | D1 | 4-€ | B1 |
40 | 120 | 70 | 34 | 41.8 | 12.6 | 65 | 50 | 7 | 26 | 105 | 19 | 11 |
50 | 140 | 80 | 42 | 52.9 | 12.6 | 90 | 70 | 10 | 30 | 120 | 19 | 11 |
65 | 150 | 89 | 44.7 | 64.5 | 12.6 | 90 | 70 | 10 | 30 | 140 | 19 | 11 |
80 | 158 | 95 | 45.2 | 78.8 | 12.6 | 90 | 70 | 10 | 30 | 150 | 19 | 11 |
100 | 176 | 114 | 52 | 104 | 15.77 | 90 | 70 | 10 | 30 | 175 | 19 | 11 |
125 | 190 | 127 | 54.4 | 123.3 | 18.92 | 90 | 70 | 10 | 30 | 210 | 23 | 14 |
150 | 211 | 139 | 55.8 | 155.1 | 18.92 | 90 | 70 | 10 | 30 | 240 | 23 | 14 |
200 | 235 | 176 | 60.6 | 202.5 | 22.1 | 125 | 102 | 12 | 40 | 290 | 23 | 17 |
250 | 265 | 203 | 65.6 | 250.5 | 28.45 | 125 | 102 | 12 | 40 | 355 | 25 | 22 |
300 | 305 | 242 | 76.9 | 301.5 | 31.6 | 125 | 102 | 12 | 40 | 400 | 25 | 22 |
