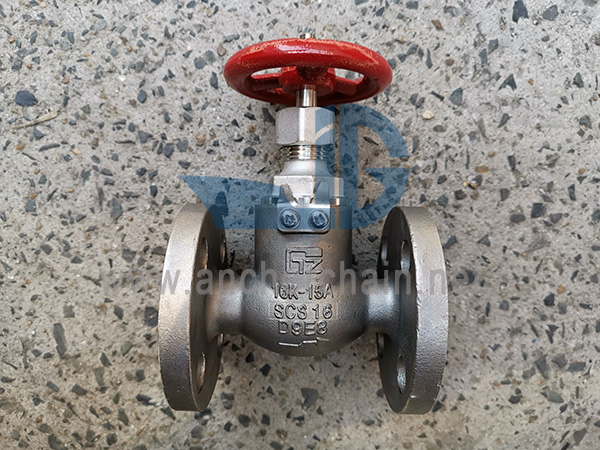

JIS F 7409 16K SCS16 Skrutkové spätné ventily z nehrdzavejúcej ocele

JIS F 7409 16K SCS16 Skrutkové spätné ventily z nehrdzavejúcej ocele
Marine Screw Down Check Globe Valve sa tiež nazýva morský ventil SDNR, morský uzatvárací spätný ventil, spätný ventil morskej zemegule, spätný ventil morskej zemegule atď.
Funkcia: otvorte/zatvorte potrubný systém a zabráňte spätnému toku média.
Dizajnový štandard: JIS F7409-1996
Testovacia norma: JIS F7400-1996
Skúšobný tlak: telo - 3,3 MPa, sedadlo - 2,42 MPa

Veľkosť príruby podľa JIS B2220-16K

Hlavný materiál:
1-Telo: nehrdzavejúca oceľï¼ˆSCS16）/SUS316L
2-diskové: nehrdzavejúca oceľï¼ˆSCS16）/SUS316L
3-predstavec: nehrdzavejúca oceľï¼ˆSCS16）/SUS316L
4-Kapota: nehrdzavejúca oceľï¼ˆSCS16）/SUS316L
5-ručné koliesko: liatina (FC200)

Hlavný zoznam veľkostí (mm):

Kód IMPA	Veľkosť	L	D	C	Číslo Bolt Hole	h	t	H	D2
751071	15	110	95	70	4	15	12	130	80
751072	20	120	100	75	4	15	14	140	100
751073	25	130	125	90	4	19	14	160	125
751074	32	160	135	100	4	19	16	170	125
751075	40	180	140	105	4	19	16	190	140

Námorný skrutkový spätný guľový ventil z nehrdzavejúcej ocele JIS F7409 16K
Kategória:JIS Marine Globe Valve
Materiál: Nerezová oceľ
Normy: JIS F7409
Certifikát:CCS, BV, ABS, GL, LR, DNV, NK, RINA
Cena FOB: Získajte najnovšiu cenu
Miesto pôvodu: Čína
