Anóda s vloženým prúdom

Anóda s vloženým prúdom

Katodická ochrana s vloženým prúdom je účinnou metódou na zabránenie korózii podzemných kovových konštrukcií, ako sú potrubia, nádrže a pod.
Pomocná anóda je dôležitou súčasťou systému s vloženým prúdom, ktorý prenáša ochranný prúd cez médium na povrch chránenej konštrukcie.
Anóda katódovej ochrany vtlačenej prúdom do podzemných štruktúr zvyčajne nie je priamo zakopaná v pôde, ale tvorí zemné lôžko anódy vyplnením uhlíkatého plniva okolo anódy. Výplň sa používa na zníženie uzemňovacieho odporu uzemňovacieho lôžka anódy a predĺženie životnosti anódy.
Klasifikácia anód s vloženým prúdom
1. Predbalená liatinová anóda s vysokým obsahom kremíka
A. Zloženie: Predbalená anóda z liatiny s vysokým obsahom kremíka sa skladá hlavne z anódy, plniaceho koksu, vzduchovej vodiacej rúrky a oceľových plášťových rúr atď.
B. Výkon: nízka spotreba, nízky odpor uzemnenia, stabilný výstupný prúd a napätie, pohodlná konštrukcia; široko používaný v konštrukcii katódovej ochrany.
C. Použitie: pomocná anóda pre systém katódovej ochrany s vloženým prúdom.
D. Anóda je hlboko v niekoľkých desiatkach metrov vlhkej pôdy, účinne znižuje odpor uzemnenia, výrazne zlepšuje pokrytie systému katódovej ochrany a predlžuje životnosť podzemných štruktúr, ako sú potrubia. Táto anóda tiež šetrí náklady na prevádzku a údržbu systému katódovej ochrany. Je to ideálny katodický ochranný materiál pre vysoký odpor pôdy.
E. Špecifikácie:
AK-YJA-219*2000 (Φ50*1500)
AK-YJA-219*2000 (Φ75*1500)

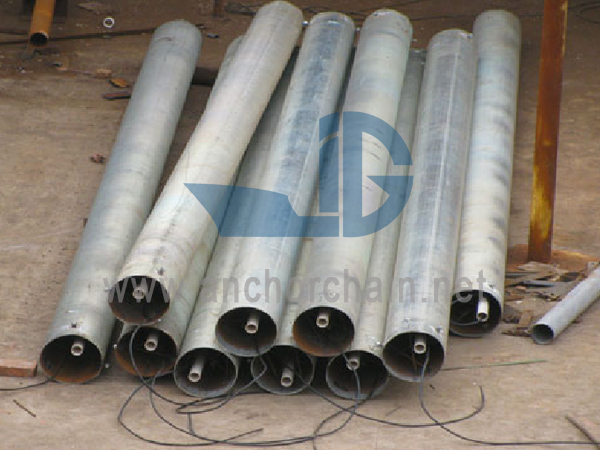

Predbalená železná anóda s vysokým obsahom kremíka


2. Vysokosilikónová liatinová anóda
Anóda z liatiny s vysokým obsahom kremíka s chrómom je ideálnou pomocnou anódou pre systém katódovej ochrany s vloženým prúdom. Je široko používaný na ochranu a antikoróznu ochranu podzemných alebo podvodných kovových konštrukcií, ako je ropa, zemný plyn, chemické závody a vodárenské spoločnosti. Naša vysokosilikónová liatinová anóda je vyrobená podľa normy GB 8491-87.
A. Typy:
K dispozícii sú rôzne typy tyčových a rúrkových anód z liatiny s vysokým obsahom kremíka.
B. Implementačný štandard:
SYJ36-89
C. Hlavný výkon:
Extrémne silná kyslá odolnosť proti korózii; široko používaný pomocný anódový materiál pre systém katódovej ochrany s vloženým prúdom.
D. Hlavná aplikácia:
Široko používaný na katodickú ochranu vtlačeným prúdom v pobrežných ropných vrtných plošinách, podzemných potrubiach, podzemných kábloch

a ďalšie zariadenia.

3. Anóda zmiešaného oxidu kovu
Anóda zmiešaného oxidu kovu pozostáva z titánového substrátu (ASTM B265, titán prvej triedy) a vrstvy oxidov kovov (Ru, Ir, oxid kovu Ti) s elektrokatalytickou aktivitou pokrytou titánovým substrátom. Polarizácia oxidového povlaku je malá a spotreba je veľmi nízka. Úpravou zloženia oxidovej vrstvy môže byť oxidová vrstva prispôsobená rôznym prostrediam, ako je morská voda, sladká voda, pôdne médium. Pretože anóda z oxidov zmiešaných kovov má výhody, ktoré iné anódy nemajú, stala sa najideálnejším a najsľubnejším pomocným anódovým materiálom.
Aplikácia
V morskej vode je hlavným anódovým produktom Cl2; V pôde, sladkej vode, brakickej vode, morskej vode je hlavným anódovým produktom O2 alebo Cl2 alebo oba dva.
Anódy zmiešaných oxidov kovov sa delia hlavne na štyri typy:
Anóda z oxidu kovu má rôzne tvary, ako sú lineárne, tyčové, rúrkové, pásové, kotúčové a sieťové. Vyberá sa podľa skutočného použitia.
Anóda zmiešaného oxidu kovu

4. Anóda hlbokej studne
Implementačná norma: SY/T0096-2000
Hlavný výkon: dlhá životnosť, pohodlná inštalácia, malý odpor uzemnenia, veľká kapacita vybíjania atď.
Použitie: Používa sa v systéme katódovej ochrany s hlbokým anódovým zemným lôžkom

4. Ohyb anódy (flexibilná anóda)
A. Elektrická vodivá polymérová anóda/MMO anóda
Anóda flex (flexibilná anóda) je hlavnou súčasťou systému katódovej ochrany. Ide o lineárny, flexibilný anódový systém na báze uhlíka, ktorý je inštalovaný v potrubí, nádržiach alebo inej chránenej konštrukcii v blízkosti a je pripojený k anóde, ktorá je spojená s externým napájaním, zatiaľ čo olejová nádrž a potrubie sú pripojené k zápornému pólu. elektródy externého napájacieho zdroja na vytvorenie obvodu. Po zapnutí môže byť správne množstvo ochranného prúdu rovnomerne rozptýlené cez vodič do každej časti, takže chránené telo je plne chránené.
Anódový flex systém sa skladá z medeného drôtu 6 AWG, vodivého polyméru, čistého aktívneho uhlia, vrstvy materiálu odolného voči kyselinám, tkanej ochrannej siete a ďalších základných jednotiek.
Flexibilná anóda MMO pre katódovú ochranu pri vtlačenom prúde

B. Medený kábel Core Anóda flex
Medené jadro kábla: používa sa ako prúdový vodič, anóda typu kábla má dobrú flexibilitu, silnú odolnosť proti mechanickému poškodeniu a dobrú chemickú stabilitu. S vonkajším priemerom kábla 12,7 mm a prierezom vnútorného medeného drôtu 11,4 mm2 je odpor jednotky dĺžky R’ 2 mΩ.m-1. Flexibilná anóda sa používa hlavne na katódovú ochranu podzemného potrubia a dna nádrže.
Aplikácia flexibilnej anódy úspešne rieši problém starej katódovej ochrany potrubia a tiež môže vo všeobecnosti vyriešiť ťažkosti niektorých konvenčných technológií katódovej ochrany, ako je rušenie vonkajšej štruktúry, implementácia problémov s katódovou ochranou v prostredí s vysokým odporom, katódový ochranný prúd rozvod na dne nádrže.
Vo všeobecnosti flexibilná anóda má nasledujúce komponenty: medené jadro, vodivé polymérne anódové materiály, zvyšky koksu, košikárske výrobky atď.
Medený kábel Core Anóda flex
