Štandardné vlastnosti horizontálnej kladky1. Navrhnuté na pretrhnutie drôtu s 90 stupňovou osnovou na kladke

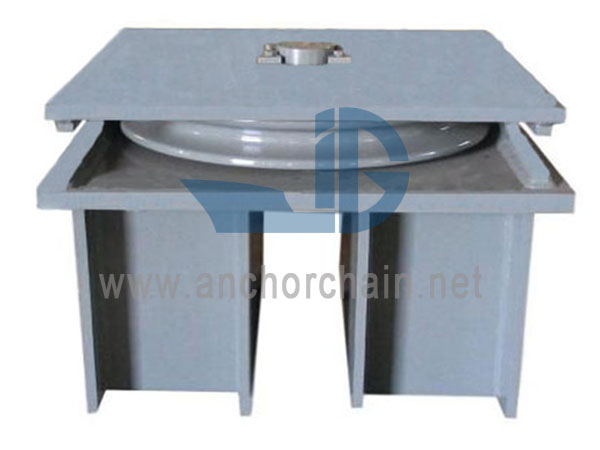

Štandardné vlastnosti horizontálnej kladky
1. Navrhnuté na medzu pevnosti drôtu s 90 stupňovou osnovou na kladke
2. Namažte tukom mazané bronzové puzdro
3. Čap a ložisko z uhlíkovej ocele
4. Kladky vyrobené z vysokokvalitnej uhlíkovej ocele a bezšvíkových rúr
5. Žiadne chyby na povrchu
6. Žiadny blok alebo uvoľnenie pri otáčaní kladky
7. So zváranou základňou
8. Získajte certifikáciu CCS, ABS atď.
Voliteľné funkcie
1. Viaceré snopy
2. Základňa skrutky
3. Systém sledovania zaťaženia
4. Vyrábajte podľa zákazníkovkresby
Výkres horizontálnej kladky
|
MAX. PRIEMER VODIČA(mm) |
A(mm) |
B(mm) |
H(mm) |
Ф(mm) |
|
20 |
650 |
510 |
70 |
360 |
|
25 |
700 |
540 |
70 |
390 |
|
32 |
810 |
650 |
95 |
540 |
|
38 |
960 |
760 |
125 |
640 |
|
44 |
1080 |
850 |
160 |
710 |
|
52 |
1310 |
1060 |
175 |
880 |
|
60 |
1450 |
1130 |
185 |
920 |
|
68 |
1600 |
1250 |
195 |
956 |
|
76 |
1820 |
1350 |
220 |
1120 |
